單向HDPE土工格柵在渠坡治理中的應用措施
單向HDPE土工格柵在渠坡治理中的應用措施
土工格柵是加固處理措施的一種，能有效地處理膨脹土渠坡的治理，適用于地下水位較淺的渠段。當膨脹巖在干濕循環作用下產生脹縮時，由于土工格柵與土的界面摩擦和咬合作用，土體的變形受到抑制，從而起到防止坡面開裂、提高邊坡淺表層整體穩定性的作用。
1、施工要點和質量控制
（1）施工場地。要求壓實平整、呈水平狀、清除尖刺突起物，嚴禁有碎、塊石等堅硬凸出物，以免損害土工格柵。

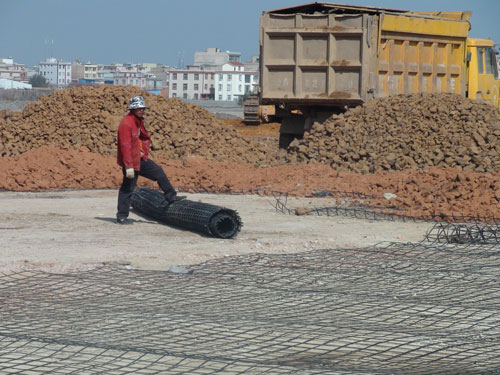

（2）格柵鋪設。鋪設要平整，無皺折，盡量拉緊。格柵與土體之間用U型鋼筋錨接，格柵之間用連接棒搭接，如設置的格柵在兩層以上，層與層之間應錯縫。大面積鋪設后，要整體調整其平直度。當填蓋一層土后，未碾壓前，應再次用人工或機具拉張格柵，力度要均勻，使格柵在土中為繃直受力狀態。
（3）土工格柵反包。為增大土工格柵在渠坡潛在滑動塊中錨固力，控制側向膨脹變形，在加筋渠坡處宜對格柵進行反包。
（4）填料選擇。填料應按設計要求選取。礫類土和砂類土力學性能穩定，受含水量影響很小，宜優先選用。填料粒徑不得大于10cm，要進行篩分，以保證壓實重量。
（5）填料壓實。當格柵鋪設定位后，應及時填土覆蓋，邊鋪設邊回填。先在兩端攤鋪填料，將格柵固定，再向中部推進。碾壓的順序是先兩側后中間。碾壓時壓輪不能直接與格柵筋材接觸，分層壓實度為20-30cm。壓實度必須達到設計要求，這也是土工格柵工程的成敗關鍵。
2、土工格柵施工應注意的問題
（1）應以能充分發揮土工格柵的加筋效果為原則，格柵其主要受力方向（縱向）應垂直于渠坡軸線方向。
（2）開挖料篩分、含水量調整。粒徑過大，無法均勻壓實，粒徑過小，不僅增加施工成本，可用料源也將減少。
（3）反包工藝復雜，為保證坡面壓實質量每層削坡，工程量大。反包工藝改良后，減少了逐層反包、削坡、回填工序，縮短了工時，降低了工程投資。但難點是每層需提前放邊線，張拉時每層坡面連接處不易掌握，可能鋪設在底層的預留格柵會超出設計坡面或短于設計坡面，反包柵效果不理想，格柵拉緊程度不如分層反包的坡面。
（4）格柵張拉取決于削坡是否精細，坡面不平順或有礫石尖角，都會影響格柵張拉，若不能緊密拉張將直接影響約束水平變形的作用。
（5）土工格柵反包坡面與格柵不能充分緊貼在一起，經常會出現幾厘米的間隙，雨水沖刷坡面，會將粗砂沖到坡腳處，坡面出現魚鱗溝。
（6）盡量減少土工格柵的切割量和縫合量，避免浪費，施工中隨時檢查土工格柵的質量，發現有折損、刺破、撕裂等損壞時，視程度修補或更換。
3、結語
通過原型試驗，探索土工格柵施工中如何做到嚴格質量控制，克服施工難點，為南水北調中線總干渠膨脹巖（土）渠坡處理優化設計提供實踐依據。聚乙烯單向拉伸塑料土工格柵是以高密度聚乙烯（HDPE）為原料，經塑化擠出板材、沖孔、加熱、拉伸而成。通過拉伸使得原來分布散亂的鏈形分子重新定向而呈線性狀態，充分提高了格柵的抗拉強度和剛性。將其鋪設在土壤中，通過格柵網孔與土體之間的咬合和互鎖作用，構成了一個高效的應力傳遞機構，使局部載荷能迅速有效地?cái)U(kuò)散到大面積的土體中去，從而實現降低局部破壞應力，提高工程使用壽命之目的。
